automatinis ausinimas

....kadangi bijau gaut rroda nutaraiu pasidaryt geresni ausinima, 12v modas man netinka, nes bus labai didelis triuksmas, 12v modas su potencu taip pat netinka, nenoriu tempt potenco i lauka... tai nutariau pasidaryt shemute  http://www.devhardware.com/forums/pc-cooling-8/howto-homebrew-fan-speed-controller-283464.html ("Section 2: Automatic Speed Control") kuri automatiskai kylant temperaturai didintu fano apsukas.... sia shcema galima pritaikyti laptopui, stacionariam kompui, ar dar kokiam kitam prietaisui turinciam ausinima.

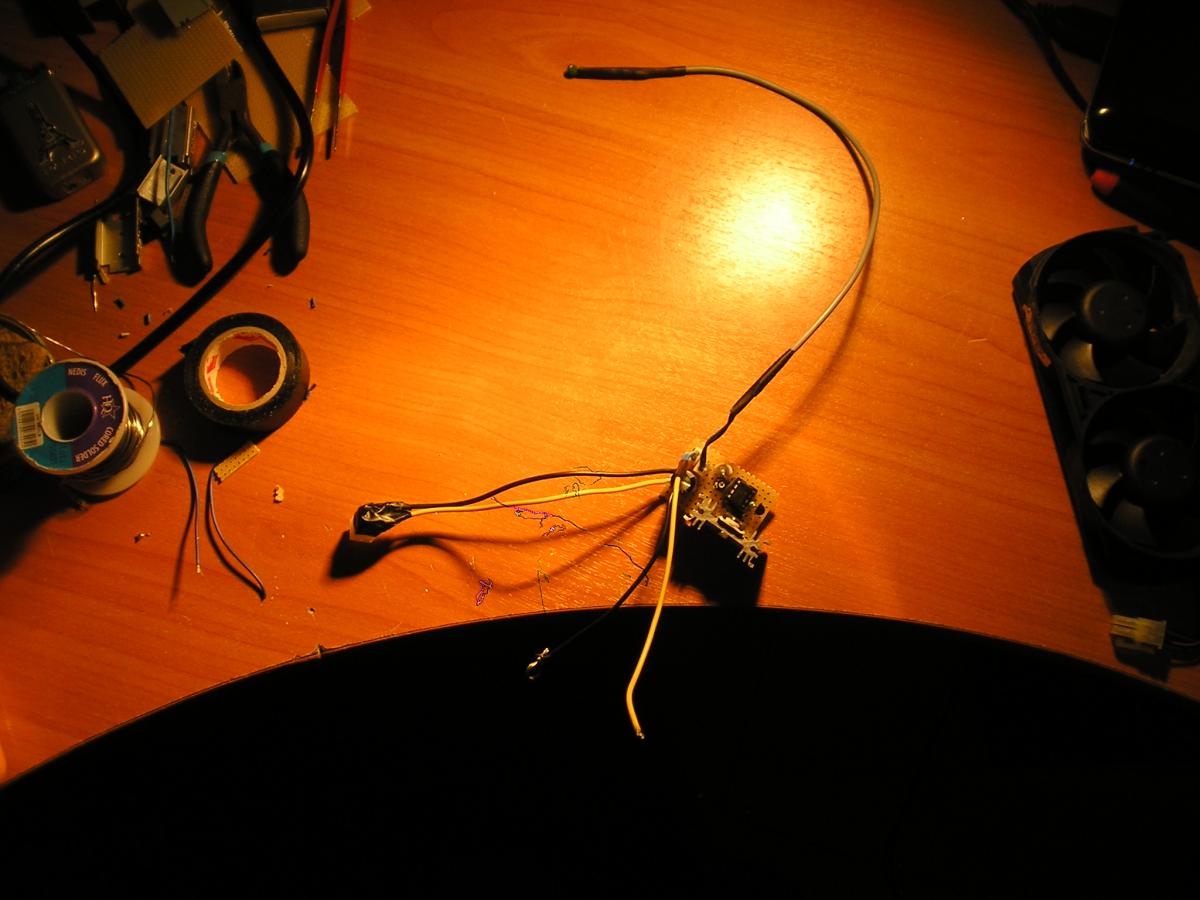

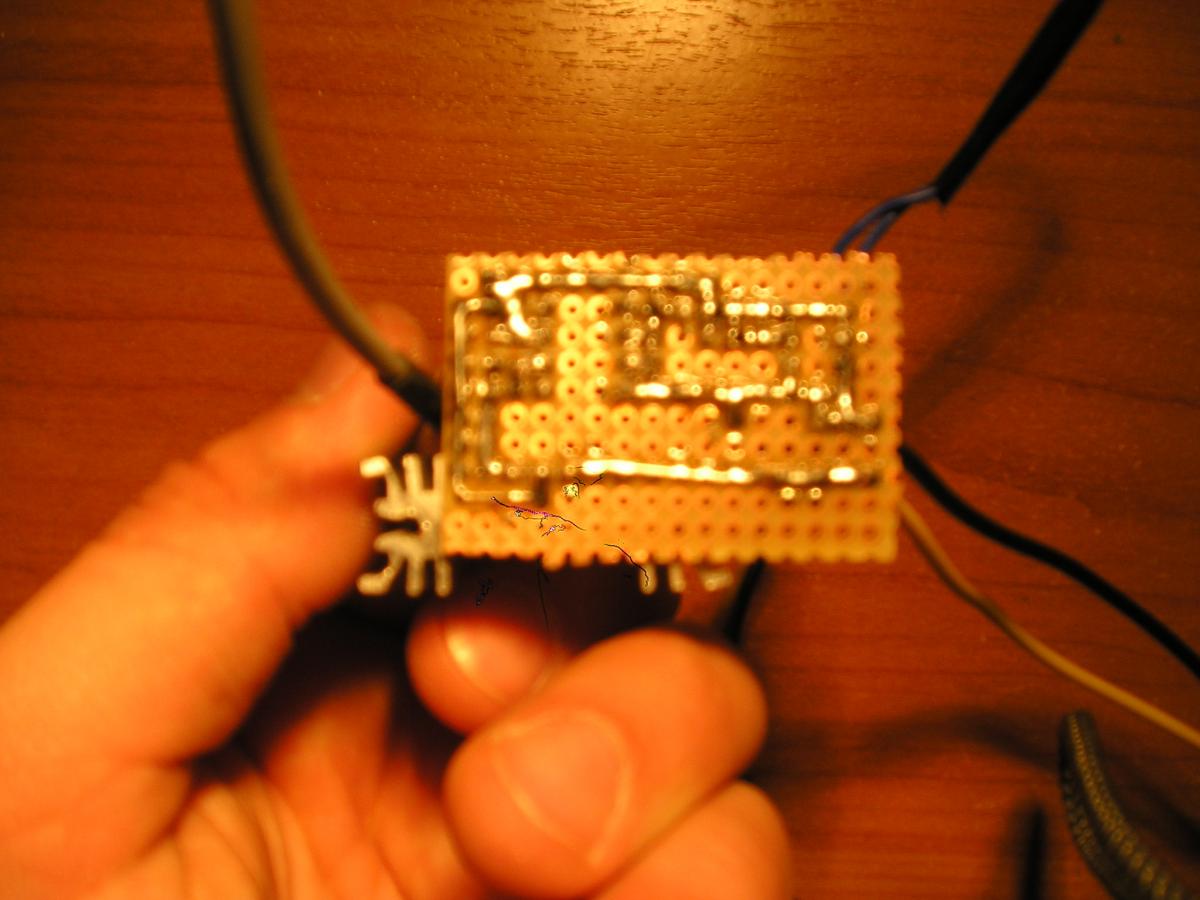

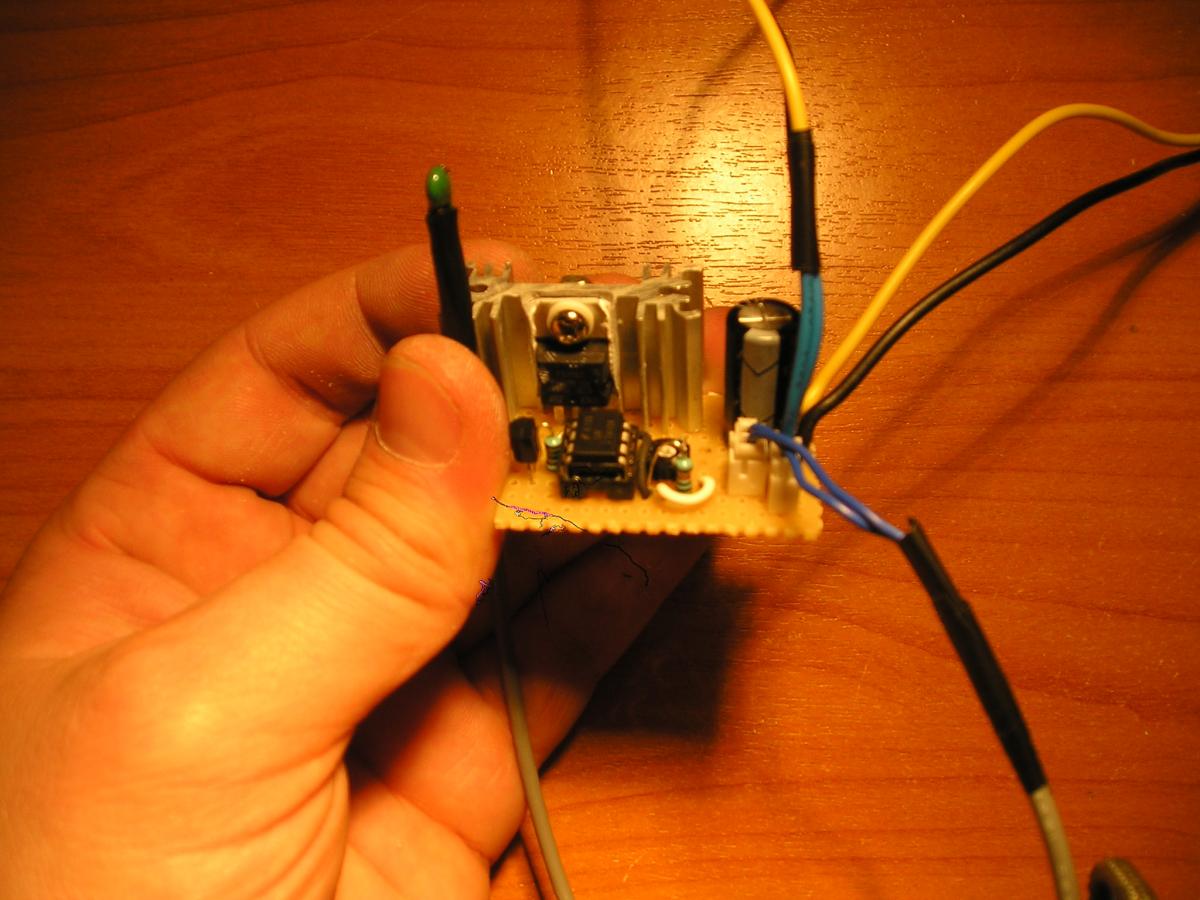

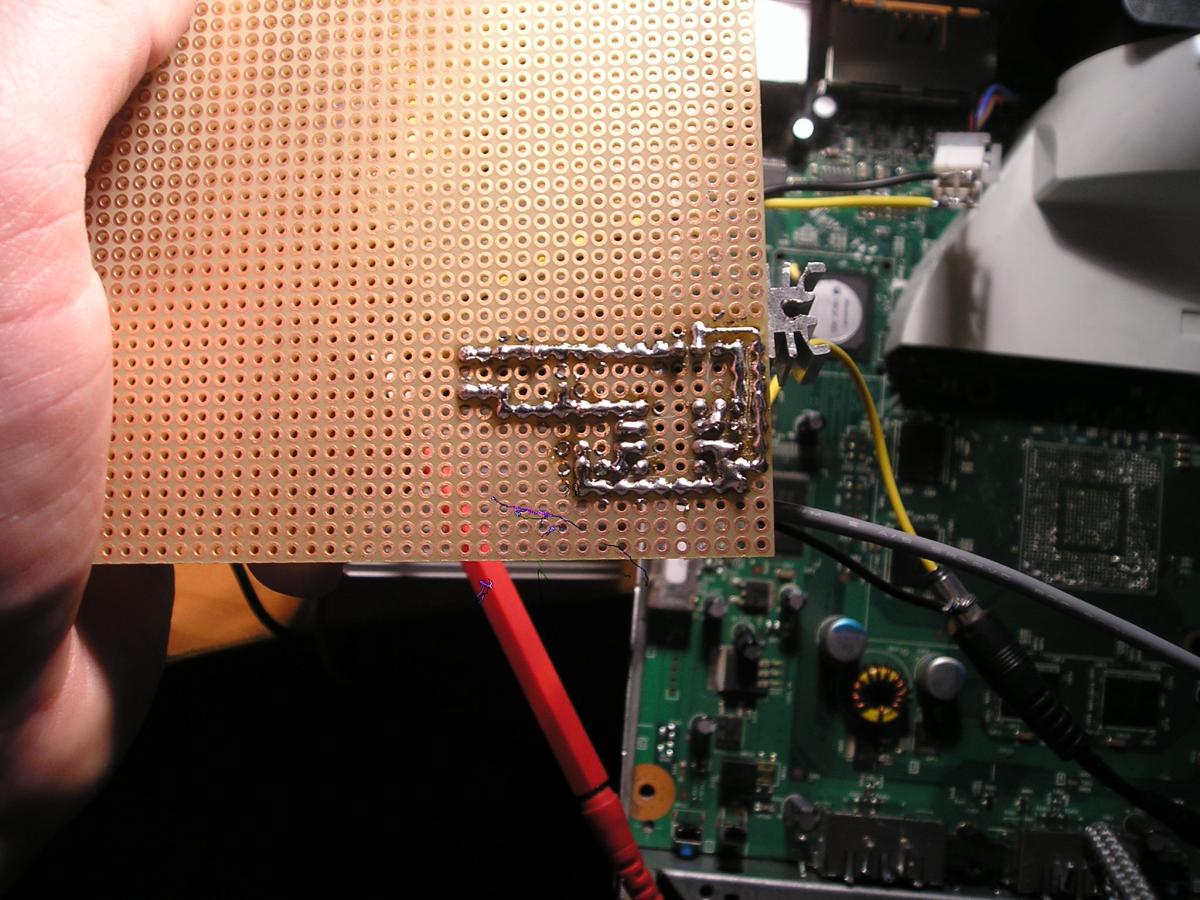

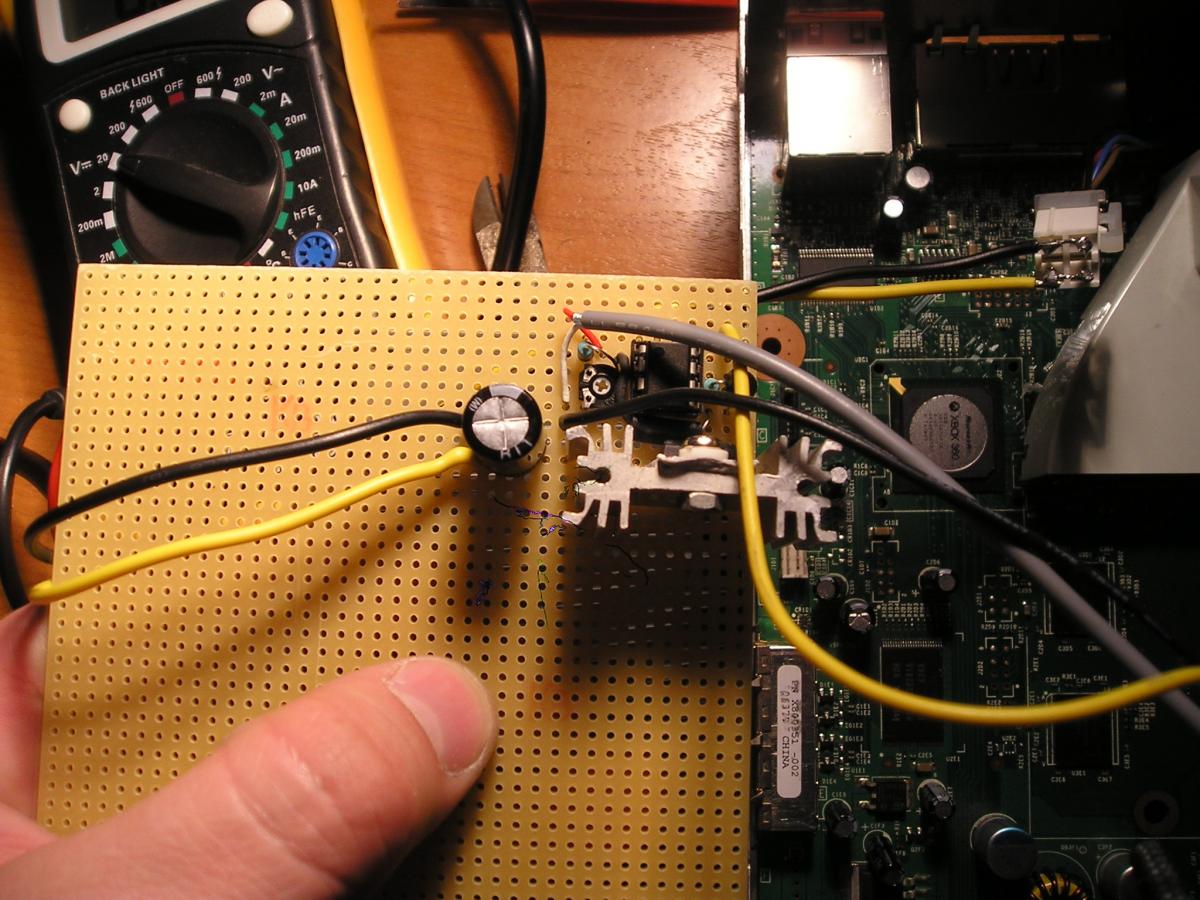

sulitavau ta shcemute ir isbandziau... pirmose dviejuose nuotraukose alfa versija schemutes, likusiose galutine, kuria planuoju det i xboxa, aisku pries itaisant reikes gerai patestuot.... kol shemute buvo alfa versijoj, pajungiau neveikiancio boxo fana ir pakaitinau termo rezistoriu, si bandyma nufilmavau ir ikeliau cia... kaitinant termo rezistoriu girdysi kaip kyla fanu apsukos, ir multimetro pagalba galima pamatyti kaip palaipsniui shemute didina itampa fanams.

P.S. kartais neatidaro tinklapio kuriame yra si schemute, jei taip nutiktu, pridedu issaugota tinklapi...

atnaujinta:

sian sutveriau antra schemute, su japatobulinsiu savo stipra (jo foto galite rasti mano galerijoje), kad nebutu jam karsta idejau pora 8cm fanu, kurie maitinosi nuo 10v, biskuti per garsiai sukosi, dabar primontavau ta shemute, fanai kambario temperaturoje sukasi nuo 3-4v,pusvalanduka pabandymui pajungiau muzikos radiatorius vos drungnas, fanai dirba tyliai

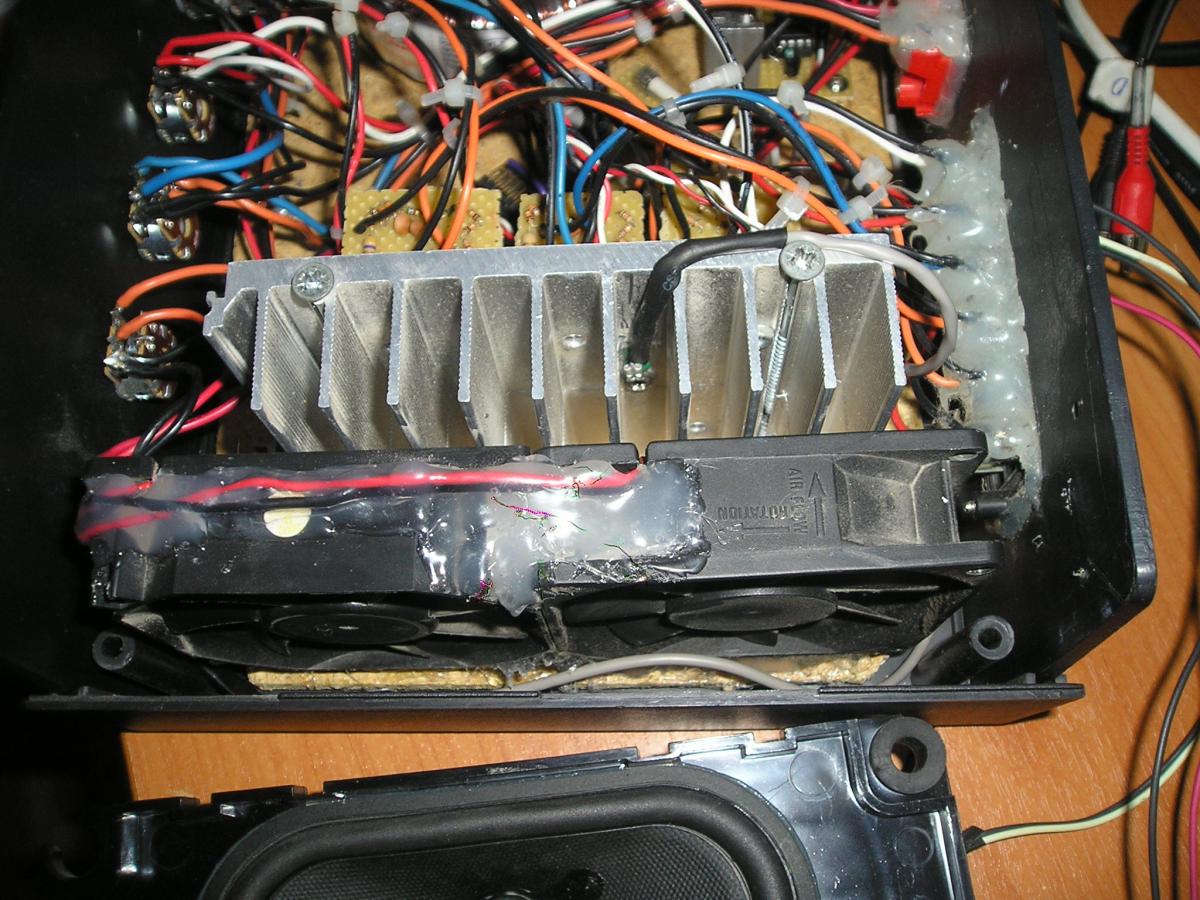

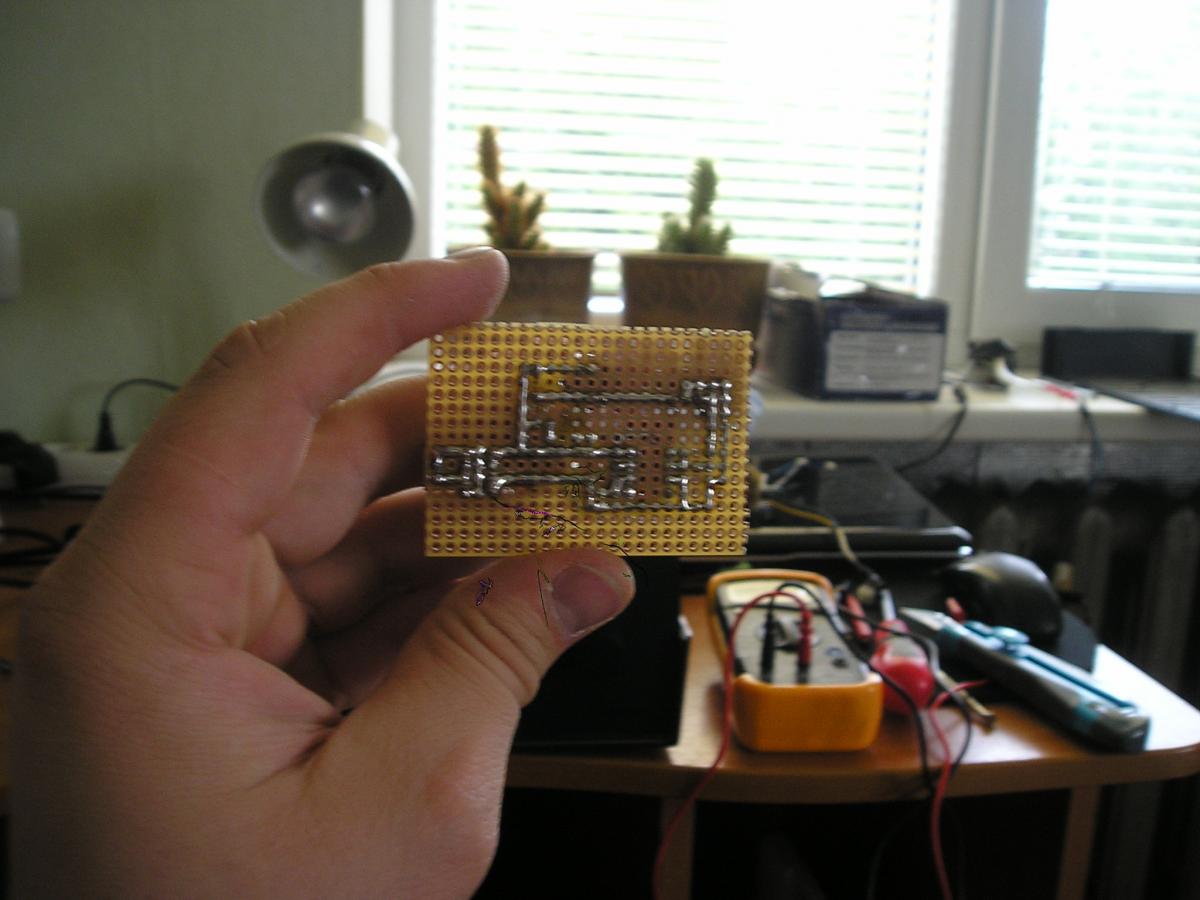

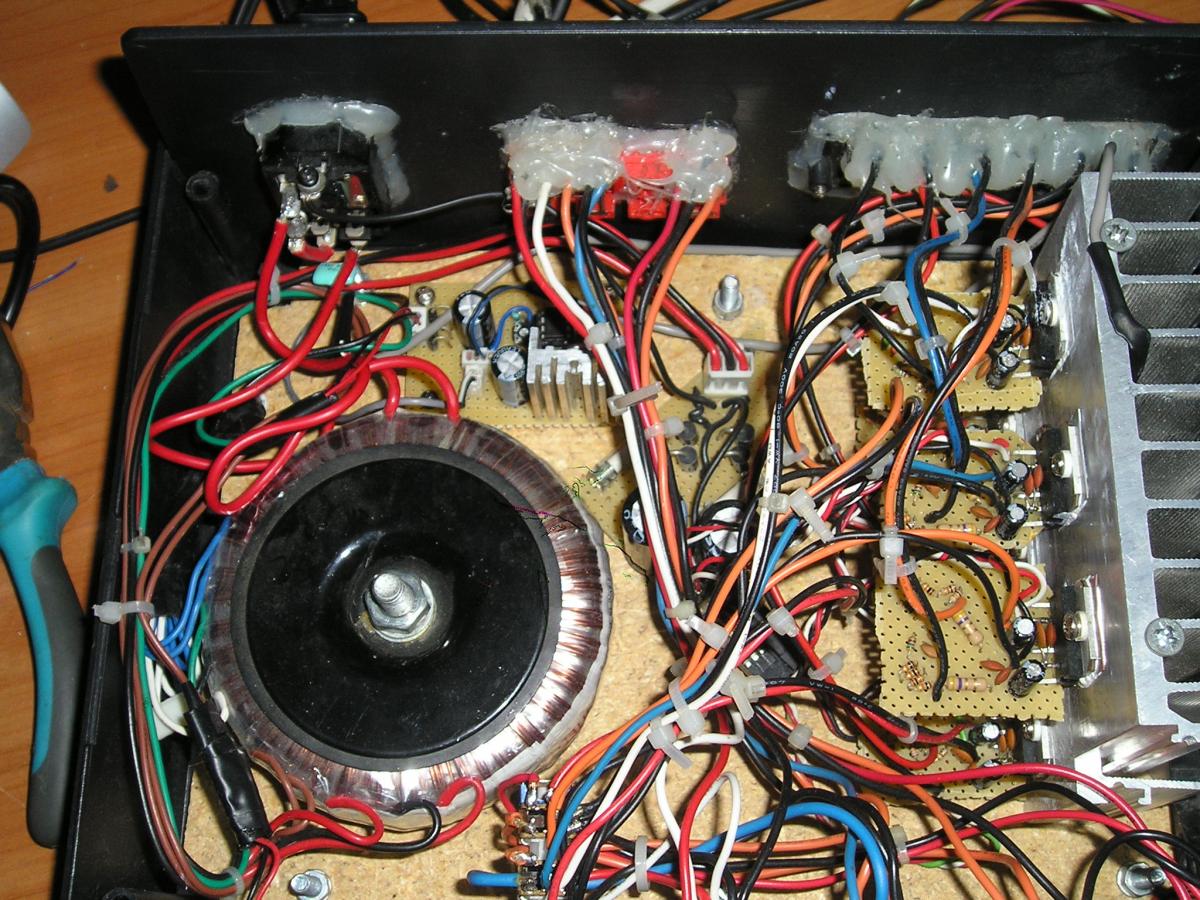

pirmoje, antroje foto naujai padaryta schemute, truputuka skiriasi, nuo vakar gamintos, teko prideti diodu tilteli ir kondika, kad is kintamos padaryt pastovia... trecioje foto matosi kur igrudau ta shemute ...ketvirtoje termo rezistorius prisuktas prie radiatoriaus

bandymas.MOV

HOWTO - Homebrew Fan Speed Controller - Dev Hardware.rar

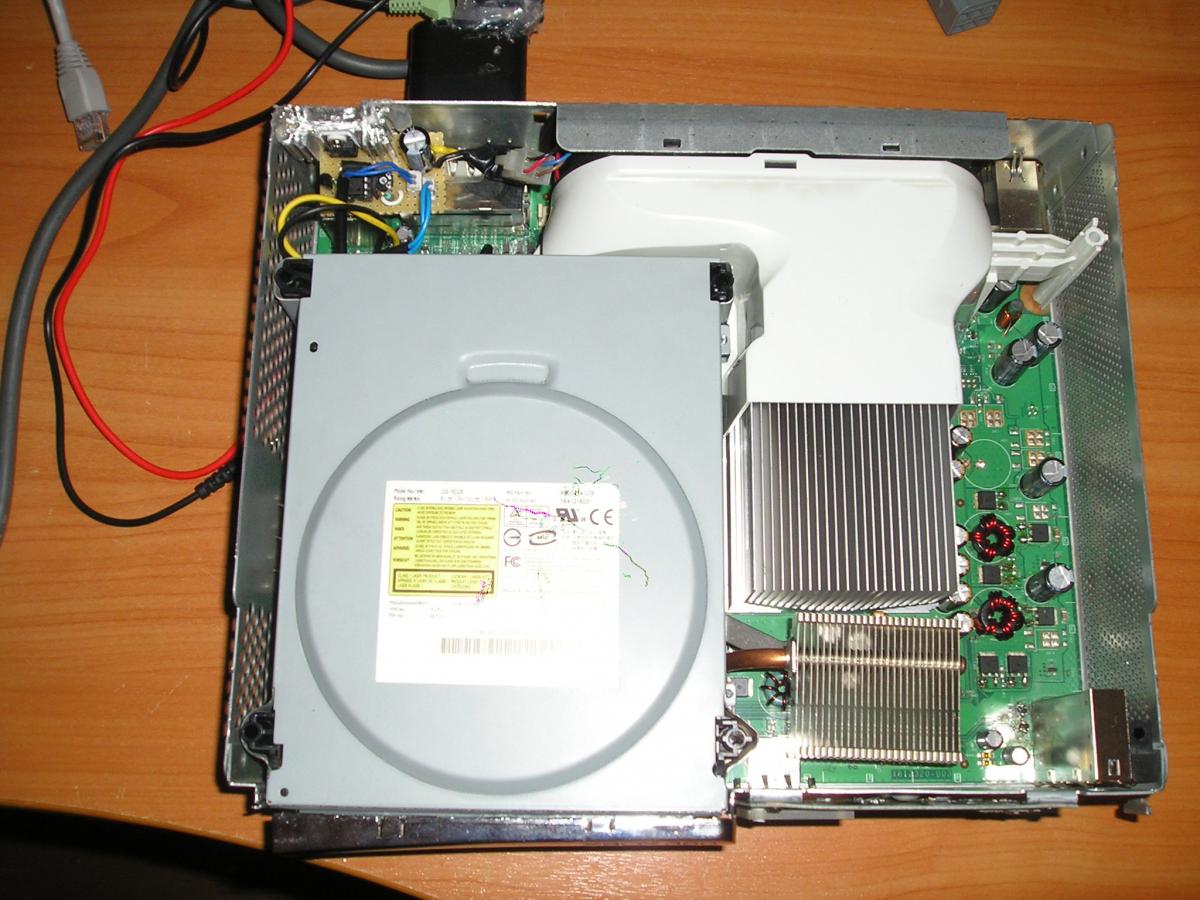

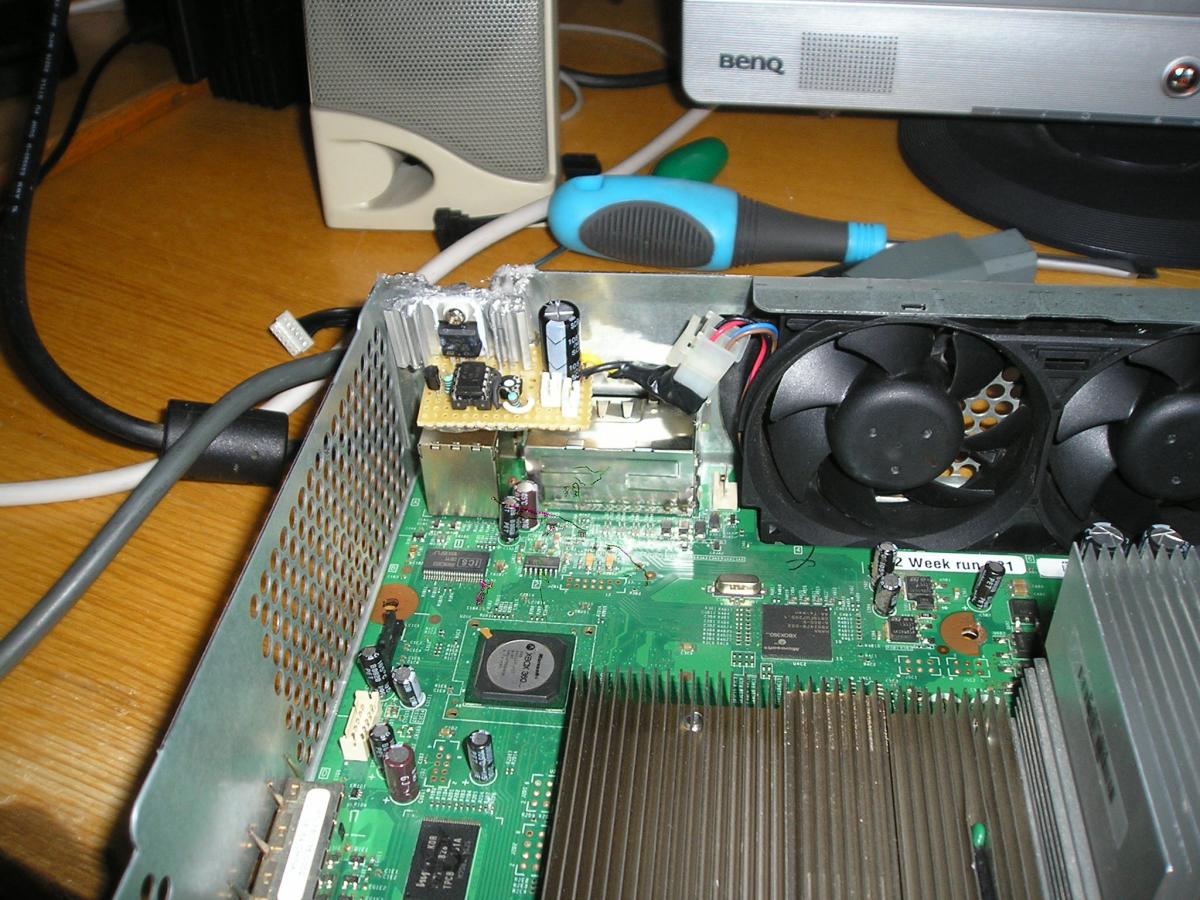

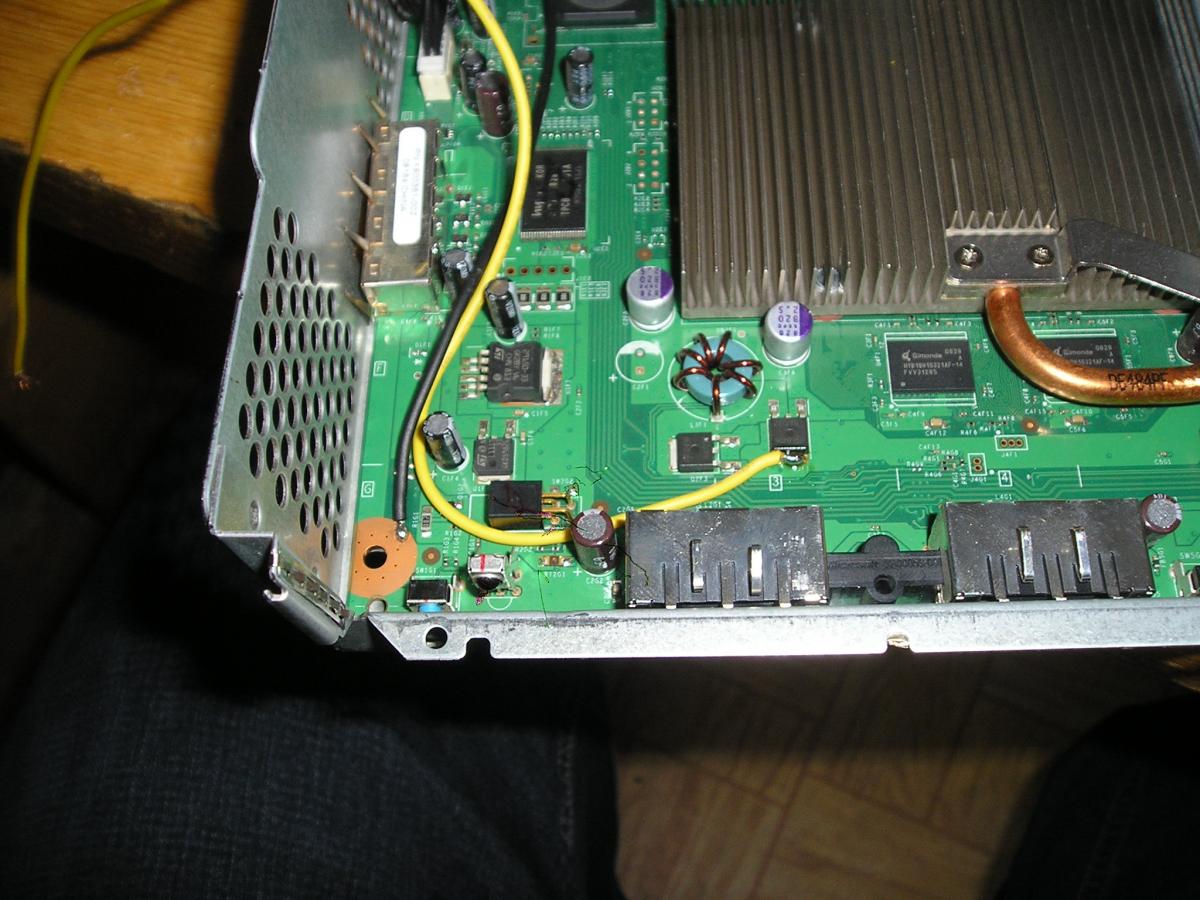

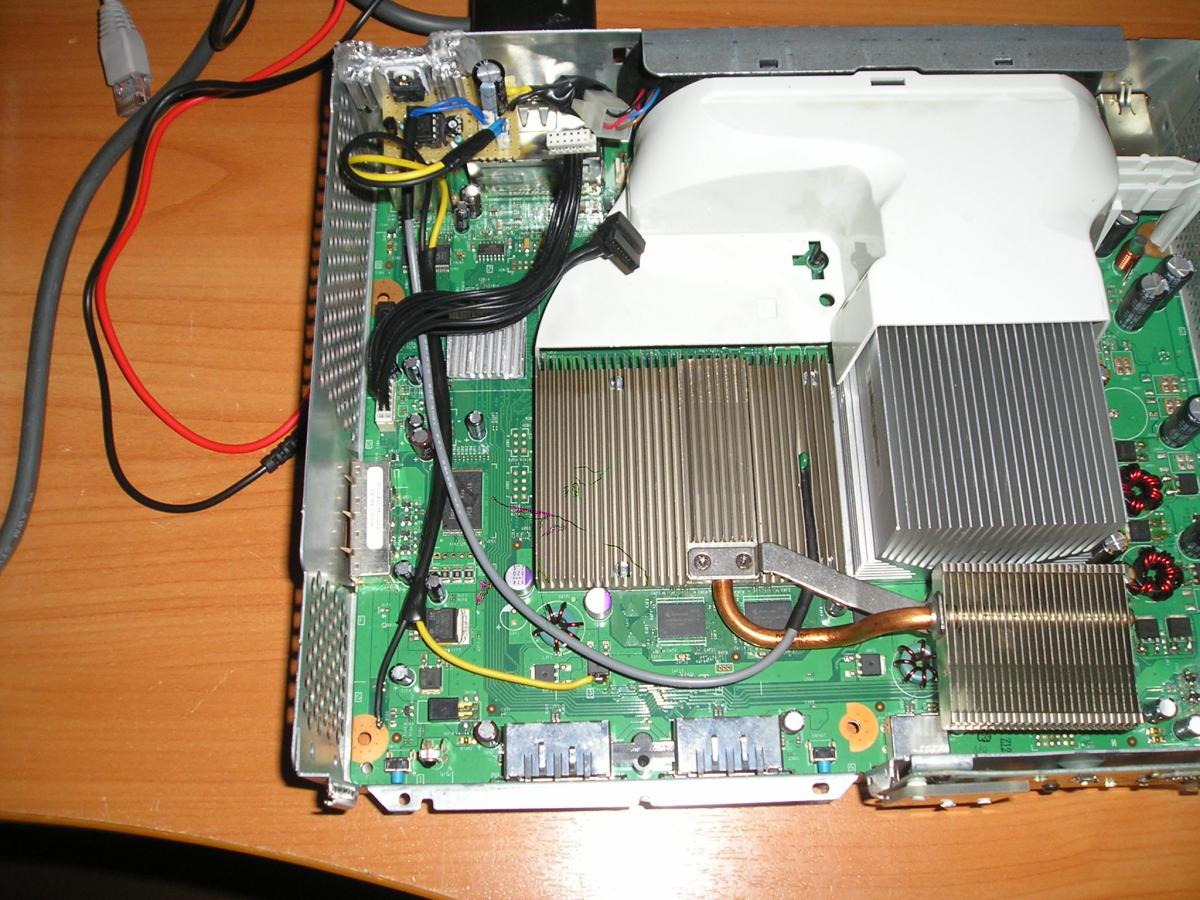

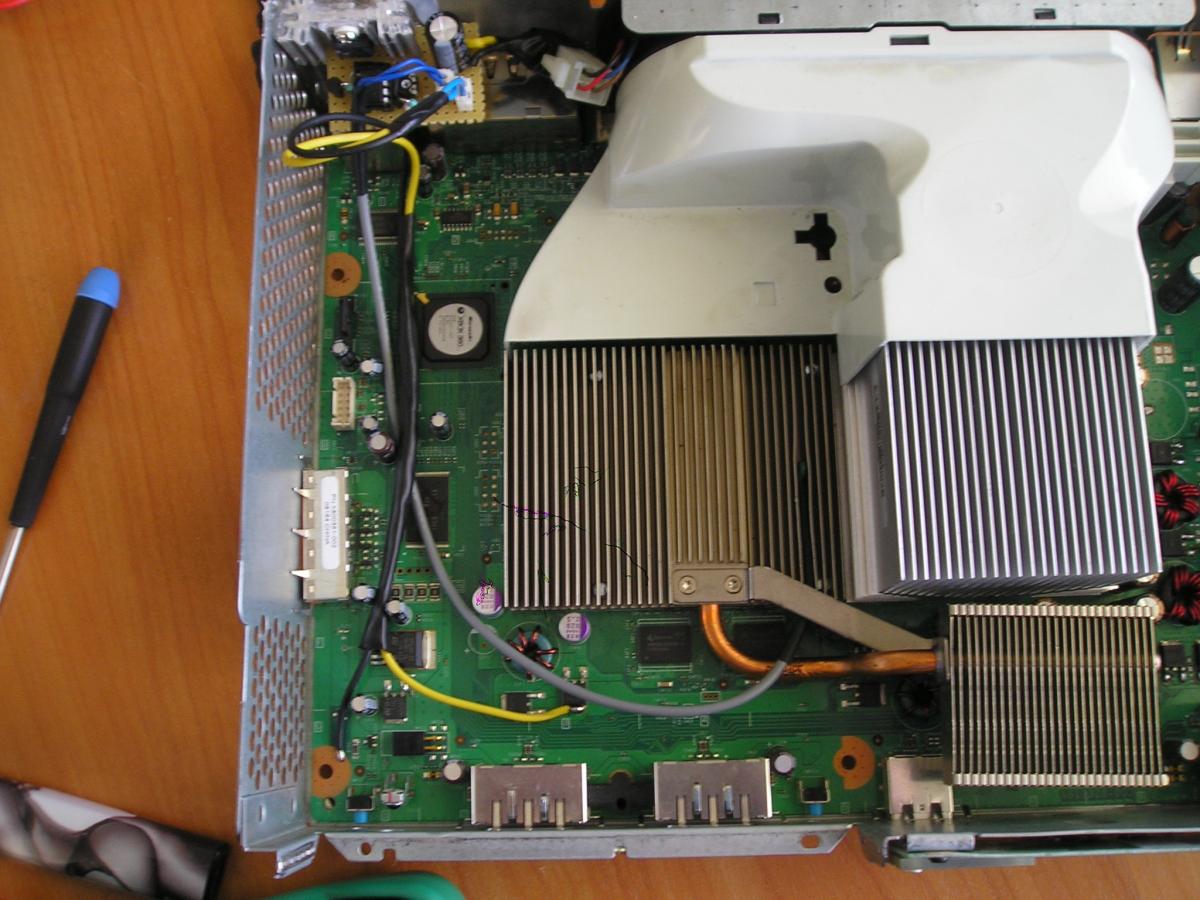

na va sian itaisiau shcemute i xboxa, pajungiau 12v nuo motinos, nors ten is tikro duoda 11,5v ~ is kuriu po mikres ir tranzo lieka tik 9.5v bet ausinimui pakanka.... ijungtas i dashboarda idle rezimu  laikosi 44-46c temperatura fanas maitinamas nuo 7,5v~... keliolika minuciu uzsikrovus zaidimui temperatura palaiko daugmaz tokia pacia, o po pusvalanduko pasidaro 51-53c temperatura fanai sukasi nuo 8,2v~... fanu skleidziamas garsas man patenkinamas... imetu kelis video su testavimu... zalias multimetras itampa fanams, geltonas multimetras temperatura, temperatura aisku cia netiksliai su tuo pigiu multimetru, jauciu bus kokie 5 laipsniai paklaida (abu multimetrai rode skirtinga temperatura, skirtumas 2-3 laipsniai)

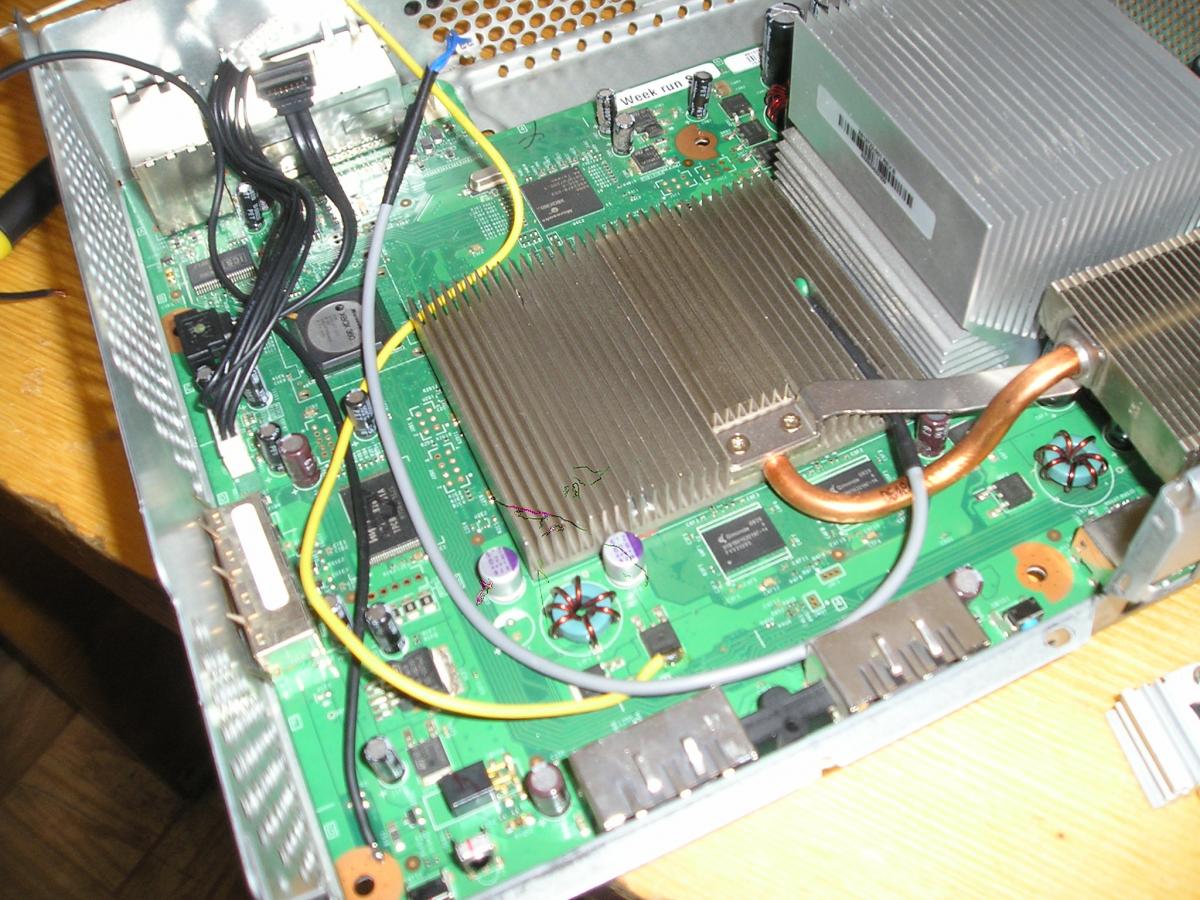

prisilipdziau dar radiatoriu prie kiek supratau co-oprocesoriaus, matosi P1010122 fotkej

1.MOV

2.MOV

3.MOV
